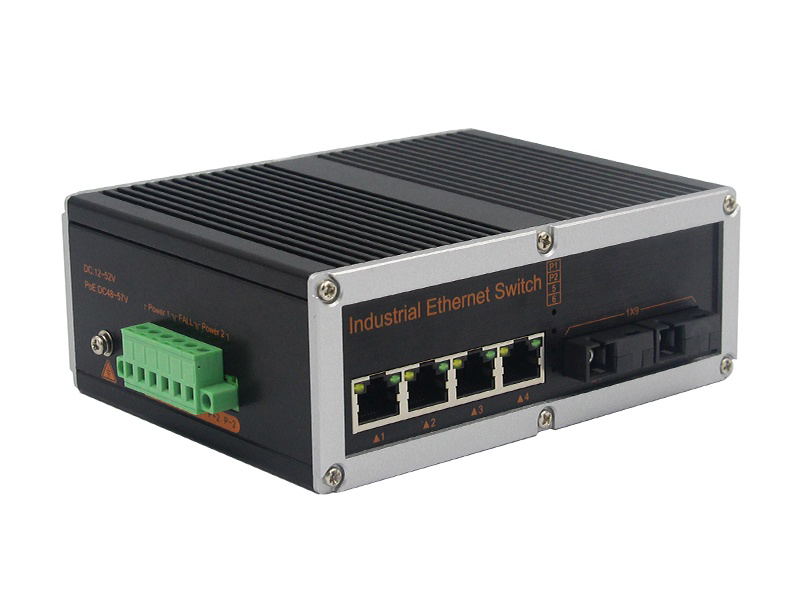

非網管工業級交換機 千兆2光4電-SFP
千兆2光4電工業級以太網交換機，產品符合FCC、CE、ROHS標準。支持2個千兆光口和4個千兆電口，支持一路console口；該系列交換機采用低功耗、無風扇設計，確保無噪聲干擾，同時支持-40~85℃工作溫度和良好的EMC電磁兼容性能，保證在惡劣的工業環境中保持穩定的工作，為工廠自動化，智能交通，視頻監控等工業應用領域組建快速穩定的網絡終端接入網絡提供安全可靠的解決方案。護等級的外殼及 LED 指示燈，使之成為一個即插即用的工業級設備，為用戶的以太網設備聯網提供可靠、便捷的解決方案。
|
技術參數 |
|
|
產品名稱 |
千兆2光4電SFP 非網管工業級交換機 |
|
產品型號 |
YH300-24G-SFP |
|
產品描述 |
4路千兆電口+2路千兆FX光口工業級以太網交換機 |
|
端口描述 |
4個RJ45端口+2個光纖接口 |
|
網絡協議 |
IEEE802.3 10BASE-T; IEEE802.3i 10Base-T;IEEE802.3u;100Base-TX/FX; IEEE802.3ab 1000Base-T; IEEE802.3z 1000Base-X;IEEE802.3x; IEEE802.3af; IEEE802.3at; |
| POE標準 | 標準PoE: IEEE802.3af/ IEEE802.3at |
| PoE端口: 1-4口支持PoE | |
|
輸出功率: 最大功率15.4W (IEEE 802.3af) 最大功率30W (IEEE 802.3at) POE端口自動識別af/at |
|
| 輸出電壓 : DC48~57V | |
| 供電方式 : 1/2+;3/6- | |
|
RJ45端口 |
10/100/1000M自動偵測，全/半雙工MDI/MDI-X自適應 |
|
光纖端口 |
1000BaseFX端口（SC/FC/ST/SFP可選） |
|
交換機屬性 |
應用層級：二層
背板總帶寬：22.8Gbps 整機包轉發率 ：16.9632Mpps
MAC 表： 8K 包緩沖區：1M 延遲時間：<3μs 交換方式：存儲-轉發
功耗：〈3W |
|
防護等級 |
IP40 |
|
LED 指標 |
電源指示燈：PWR 接口指示燈：電口、光口（Link/ACT） |
|
電源 |
輸入電壓：DC12-52V POE：DC48~57V（雙電源冗余備份） 接入端子：鳳凰端子 支持雙電源冗余 支持內置過流4.0A保護 支持反接保護 |
|
其他規格 |
|
|
工作環境 |
工作溫度：-40～85 °C（-40～185 °F） 儲存溫度 : -40～85 °C（-40～185 °F） 相對濕度 : 5%～95%(無凝露） |
|
行業標準 |
EMI：FCC Part 15 Subpart B Class A，EN 55022 Class A EMS : IEC(EN)61000-4-2(ESD):±8kV接觸放電,±15kV空氣放電 IEC(EN)61000-4-3(RS):10V/m(80～1000MHz) IEC(EN)61000-4-4(EFT):電源線:±4kV;數據線:±2kV IEC(EN)61000-4-5(Surge):電源線:±4kV CM/±2kV DM;數據線:±2kV IEC(EN)61000-4-6(射頻傳導):3V(10kHz～150kHz),10V(150kHz～80MHz) IEC(EN)61000-4-16(共模傳導):30V cont. 300V,1s IEC(EN )61000-4-8 Shock：IEC 60068-2-27 |
|
機械屬性 |
外殼：IP40防護等級，鋁合金外殼 散熱方式：自然冷卻，無風扇 重量 ：0.65Kg 尺寸 ：148 x 107 x 53.5mm （長 x 寬 x 高） |
|
平均無故障時間 |
300,000 小時 |
|
質保 |
5年 |
安裝方式
連接示意圖
訂購型號
|
型號 |
描述 |
|
YH300-24G-SC2 |
2個千兆光+4個千兆電、SC接口、多模雙纖、2公里、導軌式，可帶PoE功能 |
| YH300-24G-SC20 | 2個千兆光+4個千兆電、SC接口、單模雙纖、20公里、導軌式，可帶PoE功能 |
|
YH300-24G-SC20A/B |
2個千兆光+4個千兆電、SC接口、單模單纖、20公里、導軌式，可帶PoE功能 |
|
YH300-24G-FC2 |
2個千兆光+4個千兆電、FC接口、多模雙纖、2公里、導軌式，可帶PoE功能 |
| YH300-24G-FC20 | 2個千兆光+4個千兆電、FC接口、單模單纖、20公里、導軌式，可帶PoE功能 |
| YH300-24G-FC20A/B | 2個千兆光+4個千兆電、FC接口、單模單纖、20公里、導軌式，可帶PoE功能 |
| YH300-24G-ST2 | 2個千兆光+4個千兆電、ST接口、多模雙纖、2公里、導軌式，可帶PoE功能 |
| YH300-24G-ST20 | 2個千兆光+4個千兆電、ST接口、單模單纖、20公里、導軌式，可帶PoE功能 |
| YH300-24G-ST20/A/B | 2個千兆光+4個千兆電、ST接口、單模單纖、20公里、導軌式，可帶PoE功能 |
